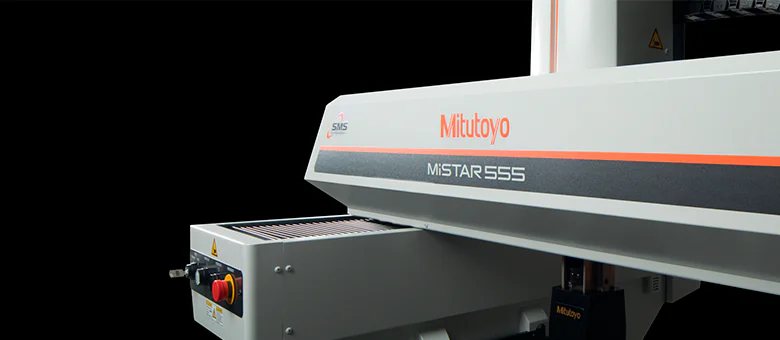

MiSTAR 555

CMM CNC da officina

MiSTAR 555

Versatilità. Facilità d'uso. Design compatto.

Mitutoyo. Soluzioni intelligenti per fabbriche intelligenti

Con la migliore velocità e accelerazione della categoria, l'intervallo di temperatura con accuratezza garantita maggiore per una CMM da officina ed una estrema resistenza alla contaminazione, questa CMM CNC ha tutto ciò che serve a soddisfare ogni vostra esigenza. Con la nuova CMM CNC MiSTAR 555, le misure in officina non saranno più la stesse.

Progettata per l'uso in officine di qualsiasi dimensione, la CMM MiSTAR 555 resiste alle più difficili condizioni operative con la migliore velocità e accelerazione della categoria. MiSTAR combina misure di precisione in linea e near-line con una facilità d'uso, ed una versatilità senza precedenti. Il suo design salvaspazio le permette di misurare praticamente ovunque, per chiunque e in qualsiasi momento.

Incomincia a misurare con la MiSTAR 555

L'accuratezza, l'affidabilità e le elevate prestazioni delle nostre soluzioni centralizzate offrono la visibilità necessaria per un controllo qualità ideale. Con l'hardware, il software, l'integrazione e l'assistenza disponibili in un unico fornitore, mettiamo a portata di mano una qualità basata sui dati, indipendentemente dalle dimensioni della vostra azienda.

Integrazione con l'officina

Con una gamma completa di macchine di misura in linea e near-line, Mitutoyo offre durata, velocità e accuratezze eccezionali per applicazioni in fabbriche di qualsiasi dimensione o forma. Il nuovo Smart Measuring System sviluppato da Mitutoyo consente a tutti le funzionalità di fabbrica intelligente, permettendo il monitoraggio in tempo reale dei dati di prestazione della macchina e dei dati di misura.

Smart Measuring System

Le funzioni Smart Factory sviluppate da Mitutoyo incrementano i risultati del controllo qualità grazie alle seguenti caratteristiche:

Status Monitor: monitoraggio remoto dello stato operativo
Condition Monitor: monitoraggio delle condizioni operative correnti (Opzionale)
Software MeasurLink: riduce la produzione di parti difettose (Opzionale)

RICHIEDI OGGI LA TUA DIMOSTRAZIONE

Mitutoyo MiSTAR 555 - Caratteristiche e specifiche

Caratteristiche

L'intervallo di temperatura con accuratezza garantita da 10º C a 40º C è il risultato di un'architettura del corpo progettata tenendo in considerazione la tracciabilità della temperatura.
La compensazione della temperatura del pezzo in tempo reale rende superflua la stabilizzazione della temperatura, consentendo l'installazione in un intervallo di temperature più ampio rispetto a quello usuale per una CMM.
La struttura a ponte mobile con un solo supporto ed il controller posizionato sotto il piano di misura consentono di risparmiare spazio per l'installazione, riducendo l'ingombro a circa il 70% rispetto al modello convenzionale a ponte mobile.
Resistenza alla contaminazione oltre due volte superiore rispetto alla macchine convenzionali Mitutoyo, grazie all'adozione di una scala assoluta* di nuova concezione, altamente resistente al difficile ambiente della linea di produzione.
Architettura aperta su tre lati che rende lo spostamento dei pezzi sul piano di misura molto più semplice e agevole, riducendo il carico di lavoro dell'operatore.

* Scala che fornisce un valore assoluto per ogni punto di misura. Questo elimina la necessità di un'operazione di inizializzazione della macchina.

Specifiche

Campo di misura	X	570 mm
	Y	500 mm
	Z	500 mm
*Errore massimo ammesso sulle misure di lunghezza (ISO 10360-2: 2009)2**	18~22°C	(2.2 + 3.0L/1000) μm
	18~22°C	(2.2 + 3.0L/1000) μm
	18~22°C	(2.2 + 3.0L/1000) μm
Velocità di spostamento (3D)		606mm/s in MODO CNC
Accelerazione (3D)		2695 mm/s2
Capacità piano di misura	Massima altezza pezzo	660 mm
	Peso max. pezzo	120 kg
	Massa (incluso controller)	655kg

*1 Opzione (Uno di questi tipi è fornito come standard.)
Nota: Il modello deve essere un modello solido. Dati di assemblaggio non supportati.
