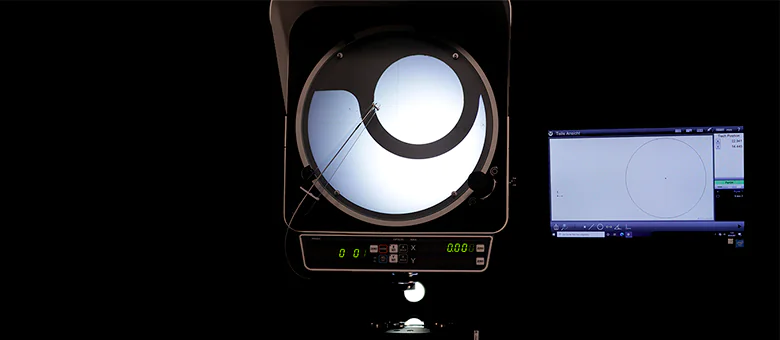

Proiettore di profili

PJ-PLUS

Fornisce misure stabili, angolari e dimensionali, in ambienti difficili, come le linee di produzione e lavorazione.

Ottienilo oggi stesso!

Misure stabili

in ambienti difficili di produzione

Proiettore di profili che "può essere utilizzato in modo intuitivo" anche da persone inesperte e che presenta inoltre un'eccellente durata e prestazioni di risparmio energetico grazie all'adozione di una "fonte di illuminazione a LED" e di un "sistema di raffreddamento senza ventole". Fornisce misure dimensionali e angolari stabili negli ambienti più difficili, come le linee di produzione e lavorazione, rispetto ai modelli convenzionali.

Maggiore durata nel tempo

L'adozione della sorgente di illuminazione a LED ha eliminato la necessità di installare una ventola di raffreddamento nell'unità principale dello strumento riducendo drasticamente l'ingresso di nebbia d'olio, polvere, ecc. .

In questo modo si riduce drasticamente anche l'adesione di olio e polvere allo specchio interno, alla lente e alla sorgente luminosa. Il grafico a sinistra mostra le variazioni dell'illuminazione sullo schermo in caso di installazione a lungo termine insieme a un modello convenzionale (il proiettore con ventola) in un sito di lavorazione con presenza di nebbia d'olio.

Rispetto al modello convenzionale, il tipo di sorgente luminosa a LED migliora il tasso di diminuzione dell'illuminazione di circa il 50%. Mantiene elevate prestazioni ottiche impedendo l'ingresso di nebbia d'olio nell'unità principale anche in una linea di produzione. L'unità ha un'eccellente durata e richiede una manutenzione meno frequente, con conseguenti minori costi di manutenzione.

Nota 1: la pulizia esterna della superficie della lente di proiezione, del piano di vetro del palcoscenico, ecc. è facile.

Nota 2: I dati del grafico mostrano esempi di misura e i valori possono variare a seconda dell'ambiente di installazione e così via.

Sorgenti di illuminazione per l'osservazione

Illuminazione a LED con regolazione continua per PJ-PLUS

La tradizionale regolazione dell'illuminazione a 2 livelli è stata sostituita da un controllo continuo, in modo che il livello di illuminazione possa essere impostato con precisione per adattarsi alla struttura superficiale e al colore del pezzo.

Illuminazione anulare a LED per PJ-PLUS (opzionale)

L'illuminazione a LED è in grado di enfatizzare il contrasto delle immagini proiettate del pezzo, con un'osservazione stereoscopica e nitida. L'immagine proiettata può essere osservata con un'elevata riproducibilità dei colori: 17,4 W ed una durata di circa di 30.000 ore.

LED (Bianco)

La temperatura del colore varia in modo significativo con il livello di illuminazione alogena, ma non così tanto con l'illuminazione a LED, per cui l'aspetto dell'immagine varia molto meno con la regolazione del livello dei LED. Inoltre, l'immagine proiettata con l'illuminazione a LED è più nitida e più facile da vedere per l'operatore, il che contribuisce a ridurre l'affaticamento e quindi a rendere più efficienti l'ispezione e la misura.

Display digitale ad alta visibilità

Il visualizzatore digitale (assi XY e angolo) incorporato di serie in tutti i modelli utilizza un LED ad alta intensità e un display a caratteri grandi, garantendo un'elevata visibilità senza essere influenze dall'ambiente. Oltre all'impostazione dello zero e al cambio della direzione di conteggio, i dati possono essere inviati all'esterno tramite RS-232C.

Risoluzione: 0.001 mm o 0.0001 in/ 0.001 mm

Dettagli PJ-Plus

Specifiche

Codice	172-502*
Modelli compatibili	PJ-PLUS (Obiettivi 10X e 20X)
Sorgente luminosa	LED bianco
Consumo	12 V / 17.4 W
Vita LED	30,000 H

* L'accessorio opzionale (12AAX044) è necessario per installare questo prodotto sull'obiettivo del PJ-PLUS 20X.
