Nuovo Rugosimetro SJ-220!

Accuratezza tascabile per misure di rugosità!

NUOVO Rugosimetro SJ-220 - Guarda i nostri Video

Il nostro nuovissimo Rugosimetro portatile

Guarda adesso!

Comuinicazione bidirezionale senza sforzi!

Guarda adesso!

Scelta della Drive unit corretta

Guarda adesso!

Utilizzare l'SJ-220 in combinazione con un truschino

Guarda adesso!

Portatile, intuitivo, compatibile e versatile.

SCOPRILO NELLO SHOP

Portatile

Un rugosimetro portatile progettato per un semplice utilizzo on-site

> La serie di rugosimetri portatili SJ-200, che ha contribuito allo sviluppo industriale e al progresso tecnologico attraverso misure di precisione, si è ulteriormente evoluta. Pur mantenendo un'eccellente portabilità e facilità d'uso on-site, oggi dispone anche di funzionalità touch screen per un utilizzo estremamente intuitivo.

> Dotato di batteria incorporata, è in grado di eseguire misure anche in ambienti in cui non è disponibile l'alimentazione e, con una carica completa, può essere utilizzato circa 1000 volte.

> L'unità opzionale wireless per strumenti di misura U-WAVE-TIB elimina la necessità di cavi e carta durante le misure. Si tratta di un dispositivo di facile utilizzo che offre compatibilità e versatilità per soddisfare le diverse esigenze dei siti produttivi.

Intuitivo

Portabilità e funzioni di misura one-touch per un uso intuitivo

> Le misure possono essere rilevate on-site, eliminando la necessità di movimentare pezzi grandi e pesanti.

> Leggero e compatto, il dispositivo è facile da trasportare e consente misure semplici con un solo tocco.

> L'ampio display di facile lettura supporta il funzionamento a sfioramento, consentendo una misurazione intuitiva e fluida. Include anche funzioni come la disabilitazione del touch screen e l'impostazione di scorciatoie tramite il tasto Home.

> La sua versatilità lo rende adatto a diversi ambiti di misura.

Touch screen e nuova interfaccia. Si può ad esempio cambiare la schermata e la regolazione delle impostazioni con la punta delle dita. Supporta le operazioni di sfioramento e scorrimento. La pressione continua del tasto PAGE disattiva il touch screen.

Se si indossano i guanti è possibile operare con i tasti fisici. Con il tasto Home, è possibile passare alla schermata principale con un solo tocco, visualizzare il menu giornaliero e richiamare le misure di taratura e le condizioni di misura.

Lo schermo è stato ampliato a 2,8 pollici, per un'elevata visibilità pur mantenendo un dispositivo compatto.La retroilluminazione rende il display chiaro e facile da vedere anche in ambienti poco illuminati. È inoltre possibile modificare l'orientamento del display.

> Alimentazione a batteria che permette di misurare ovunque

> Compatibile con le nuove norme ISO 21920

> Supporta 25 lingue

Compatibile

Trasmissione ad alta velocità dei dati di misura. Funzioni di comunicazione notevolmente potenziate

> L'unità wireless per strumenti di misura U-WAVE-TIB, che consente la comunicazione Bluetooth® , è disponibile come opzione.

> La comunicazione bidirezionale è ora possibile senza la necessità di collegare un cavo.

> Collegandosi a uno smartphone o a un PC, è possibile migliorare ulteriormente l'efficienza del processo di misura.

> Naturalmente, sono ancora possibili la comunicazione USB e la comunicazione RS-232C.

> È possibile creare un ambiente di comunicazione adatto alle circostanze in loco.

Versatile

Amplia le sue funzioni collegandosi a uno smartphone e ad altri dispositivi multipli.

> Forniamo “SJ-App” e “SJ-Communication-Tool” come applicazioni dedicate per espandere il funzionamento remoto e l'ambito di utilizzo dei risultati di misura.

> Installando l'unità wireless opzionale U-WAVE-TIB, è possibile collegarlo a uno smartphone Android e così via, supportando funzionalità ampliate e misure efficienti.

> Le applicazioni dedicate possono essere scaricate gratuitamente dal sito web di Mitutoyo.

Download software gratuito

Maggiore efficienza di misura

Sono inoltre possibili la visualizzazione dei risultati, l'impostazione delle condizioni di misura e la comunicazione bidirezionale.

“Unità wireless per strumento di misura U-WAVE-TIB"

Collegando l'unità di comunicazione wireless opzionale, è possibile avere una comunicazione Bluetooth® con un dispositivo (PC o smartphone) su cui è installata l'app* dedicata.

Oltre a ricevere i risultati di misura, il lato del terminale può anche inviare le impostazioni delle condizioni di misura e le informazioni di avvio della misura,

*"SJ-App" (per smartphones [Android 12 o successivi]), "SJ-Communication-Tool" (per PC [Windows 10/11]): Vedi pagine 8-9 del depliant per ulteriori dettagli.

Comunicazione USB

Invio e ricezione dei dati di misura.

La comunicazione bidirezionale è possibile collegando l'SJ-220 a un PC con un cavo USB e installando l'applicazione dedicata “SJ-Communication-Tool”.

Il processo di misura può essere reso più efficiente impostando le condizioni di misura dal PC.

*Il connettore USB funziona anche da porta di ricarica.

Compatibile con interfaccia Digimatic

Compatibile con l'interfaccia Digimatic.

L'uscita SPC dei risultati di misura è possibile collegandosi a un Mini Processor Digimatic opzionale mediante il cavo di collegamento Digimatic.

Dispone inoltre di una funzione di uscita digimatic automatica.*

* La serie SJ puo esportare i risultati di un solo parametro di rugosità.

App Dedicata "SJ-App"

App dedicata “SJ-App” per una maggiore efficienza del processo di misura.

L'app dedicata che consente di comunicare con l'SJ-220 è dotata di varie funzioni per aumentare l'efficienza del lavoro.

È inoltre possibile gestire i dati, creare rapporti di ispezione ed esportare in file CSV e PDF sul terminale.

"SJ-Communication-Tool"

Maggiore comodità grazie al collegamento al PC con un software gratuito.

Forniamo un software gratuito che consente di importare vari dati (condizioni di misura, impostazioni dei parametri, risultati di calcolo, dati di misura) dall'SJ-220 per creare e modificare i rapporti di ispezione sul PC.

Questo software può ridurre significativamente i tempi di creazione dei rapporti.

Utilizzo di QR codes

Un codice QR può essere visualizzato sul rapporto di ispezione e utilizzato per la gestione dei dati, funzionando ad esempio come:

Collegamento con i dati di misura
Richiamo dei dati di misura salvati

FORMTRACEPAK-AP

“FORMTRACEPAK-AP” per il supporto di analisi avanzate.

È possibile eseguire analisi più avanzate caricando i dati di misura dell'SJ-220 nel programma di analisi “FORMTRACEPAK-AP” per la valutazione dei dispositivi di misura della rugosità e profili.

MeasurLink per la visualizzazione della qualità

Utilizzare “MeasurLink” per la visualizzazione di qualità.

Utilizzando “MeasurLink”, è possibile raccogliere e gestire in tempo reale i dati provenienti dai dispositivi di misura collegati alla rete. L'elaborazione statistica può essere eseguita per ottenere la visualizzazione della qualità.

*MeasurLink® è un marchio registrato di Mitutoyo Corporation in Giappone e Mitutoyo America Corporation negli Stati Uniti.

Selezione Drive Unit

Detectors and drive units for conventional devices can be used. Detectors can be easily replaced.

Drive unit standard

Lunghezza di misura 16 mm

Può essere collegato ai detector degli SJ-220, SJ-210 e SJ-310 e alle unità di visualizzazione dei calcoli.
La Drive unit standard è il tipo più venduto.

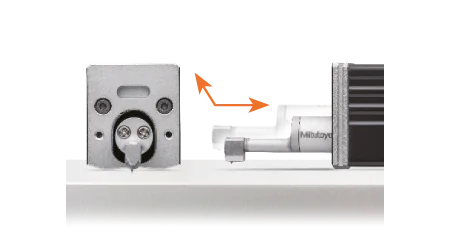

Drive Unit retrattile

Lunghezza di misura 16 mm

Quantità di retrazione 1 mm

Ritraendo in anticipo la testina verso l'alto, è possibile posizionare il rugosimetro senza che la stessa entri in contatto con il pezzo.
Aiuta a evitare danni alla testina durante il montaggio di maschere o l'installazione di apparecchiature di misura automatiche.

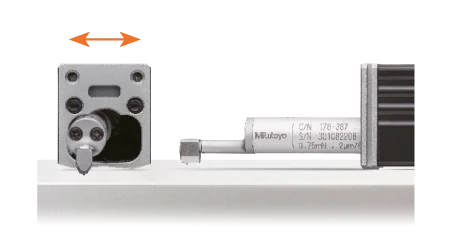

Drive unit a movimento trasversale

Lunghezza di misura 5.6 mm

Il movimento laterale del detector consente la misurazione assiale della rugosità di alberi a gomito, ecc.
Adatto per la misurazione di aree ristrette, come le superfici lavorate per elettroerosione.

Download depliant SJ-220

Per maggiori informazioni sulla serie Surftest 220, scaricare il depliant.
